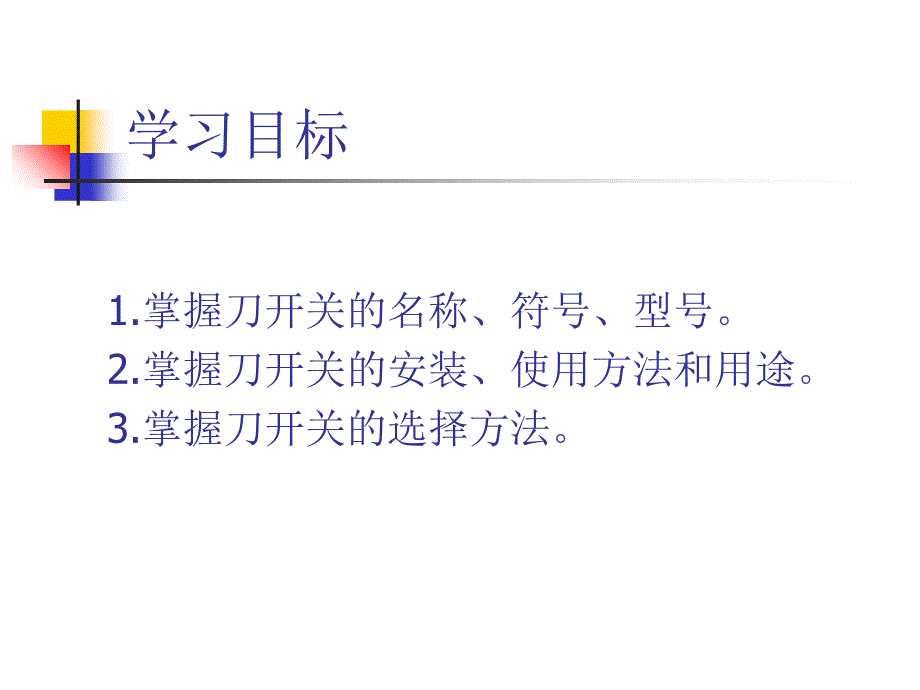

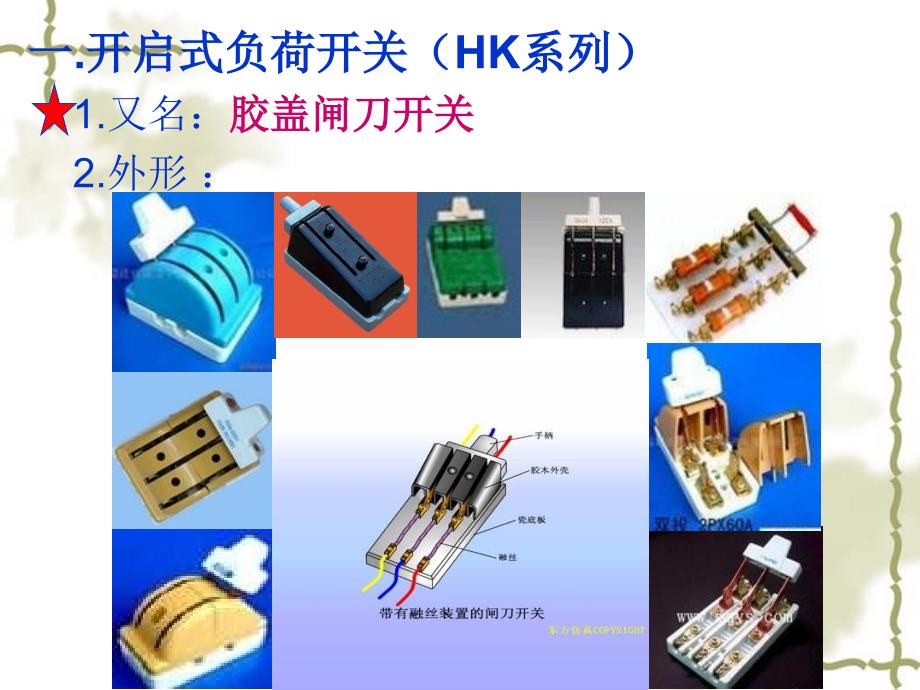

1、刀开关刀开关 泸州市电子机械学校泸州市电子机械学校 王宗业王宗业“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。学习目标1.掌握刀开关的名称、符号、型号。2.掌握刀开关的安装、使用方法和用途。3.掌握刀开关的选择方法。“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。一一.开启式负荷开关(开启式负荷开关(hk系列)系列) 1.又名:胶盖闸刀开关胶盖闸刀开关 2.外

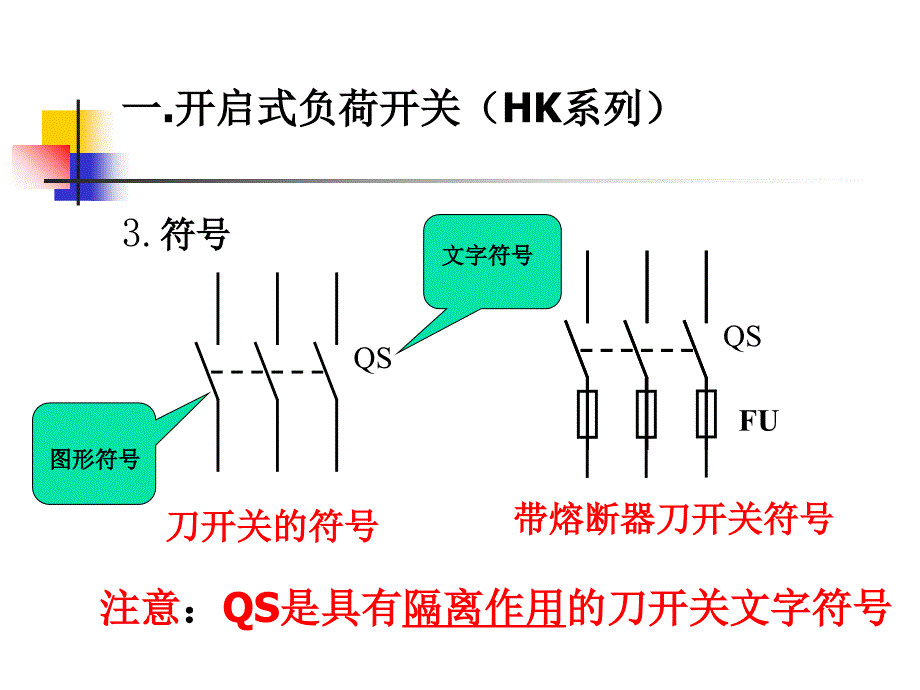

2、形 :二极二极“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。qs刀开关的符号刀开关的符号qsfu带熔断器刀开关符号带熔断器刀开关符号3.符号符号 一一.开启式负荷开关(开启式负荷开关(hk系列)系列)注意注意:qs是具有是具有隔离作用隔离作用的刀开关文字符号的刀开关文字符号文字符号文字符号图形符号图形符号“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。hk系列

3、刀开关结构图“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。一.开启式负荷开关(hk系列)4.组成:瓷质底座上装有进线座、静触点、熔丝、出线座和刀片式的动触点,上面还有两块胶盖。5.应用场合:一般照明电路和功率小于小于5.5kw的电动机的电动机的控制。6.安装:将电源进线接到进线座上,将用电器接到出线座上,这样分闸时闸刀和熔丝不会带电,保证装换熔丝和维修电器时的人身安全。“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、

4、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。一一.开启式负荷开关(开启式负荷开关(hk系列)系列)7.选择:(1)普通负载,闸刀开关可根据负载的额定电流选择。(2)有电动机起动的场合,开关的额定电流可选择电动机额定电流的3倍左右。“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。二.封闭式负荷开关(hh系列)1.又名:铁壳开关铁壳开关。2.外形:“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频

5、监控联网应用为重点的“群众性治安防控工程”。二.封闭式负荷开关(hh系列)3.符号符号:qs文字符号文字符号图形符号图形符号“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。二.封闭式负荷开关(hh系列)4.组成:由闸刀、熔断器、操作机构和钢板(铸铁)外壳组成。“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。二.封闭式负荷开关(hh系列)5.应用场合:三极铁壳开关

6、即可用作工作机械的电源隔离开关,也可用作负荷开关。6.操作:为保证用电安全,铁壳上装有机械联锁装置,当箱盖打开时,手柄不能操纵开关合闸;当闸刀合闸后,箱盖不能打开。7.安装:铁壳应可靠接地铁壳应可靠接地,以防意外漏电引起操作者触电。“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。二.封闭式负荷开关(hh系列8.选择:(1)普通负载,铁壳开关可根据负载的额定电流来选。(2)对有电动机起动的场合,铁壳开关的额定电流可选择电动机额定电流的1.5倍。“雪亮工程是以区(县)、乡(镇)、村

7、(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。习题回放判断(2009年高考)年高考)开启式负荷开关易被电弧烧坏,适用于接通或断开有电压而无负载电流的电路,在一般照明电路和功率小于5.5kw电动机的控制电路中仍可采用( )选择(2010年)在电气元件的文字符号中,“qs”可代表( )a. 控制按钮 b.继电器 c.刀开关 d.接触器c“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。习题回放判断(2

8、008年)对于照明电路,刀开关额定电流等于或大于电路中的最大工作电流( )选择(2008年)刀开关用于电动机直接启动场合时,刀开关的额定电流至少为电动机额定电流的_倍( )a. 4 b. 5 c. 3 d. 7c“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。习题回放n选择选择(2005年年)刀开关是低压配电装置中最简单和应用最广泛刀开关是低压配电装置中最简单和应用最广泛的电器,主要用于(的电器,主要用于( )a.通断额定电压通断额定电压 b.隔离电源隔离电源 c.切断短路电源

9、切断短路电源b“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。课堂练习课堂练习判断:1.开启式负荷开关又叫铁壳开关( )2.对于普通负载,闸刀开关的额定电流可根据负载额定电流的3倍来选择( )3.对于有电动机起动的场合,铁壳开关的额定电流可选择电动机额定电流的1.5倍左右( )4.铁壳开关的外壳可以不接地( )5.开启式负荷开关控制电动机的功率应不小于5.5kw( )6.具有隔离作用的刀开关的文字符合是qs( )“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。作业1.开启式负荷开关和封闭式负荷开关各又叫什么?并画出它们的符号。2.如何选择开启式负荷开关和封闭式负荷开关?3.铁壳开关由哪几部分组成?怎样操作铁壳开关?4.如何安装开启式负荷开关?“雪亮工程是以区(县)、乡(镇)、村(社区)三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。再会同学们!再会同学们!
