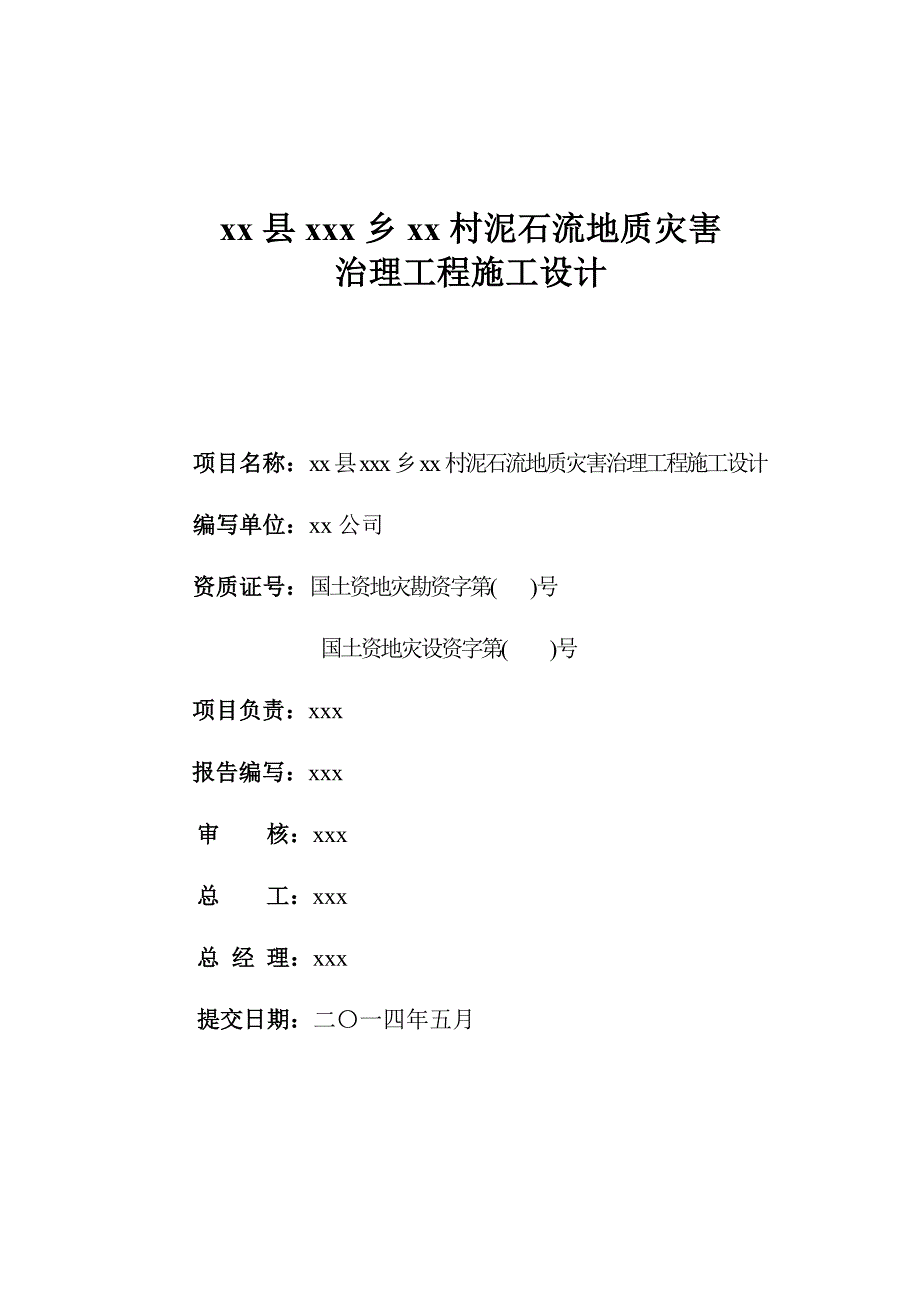

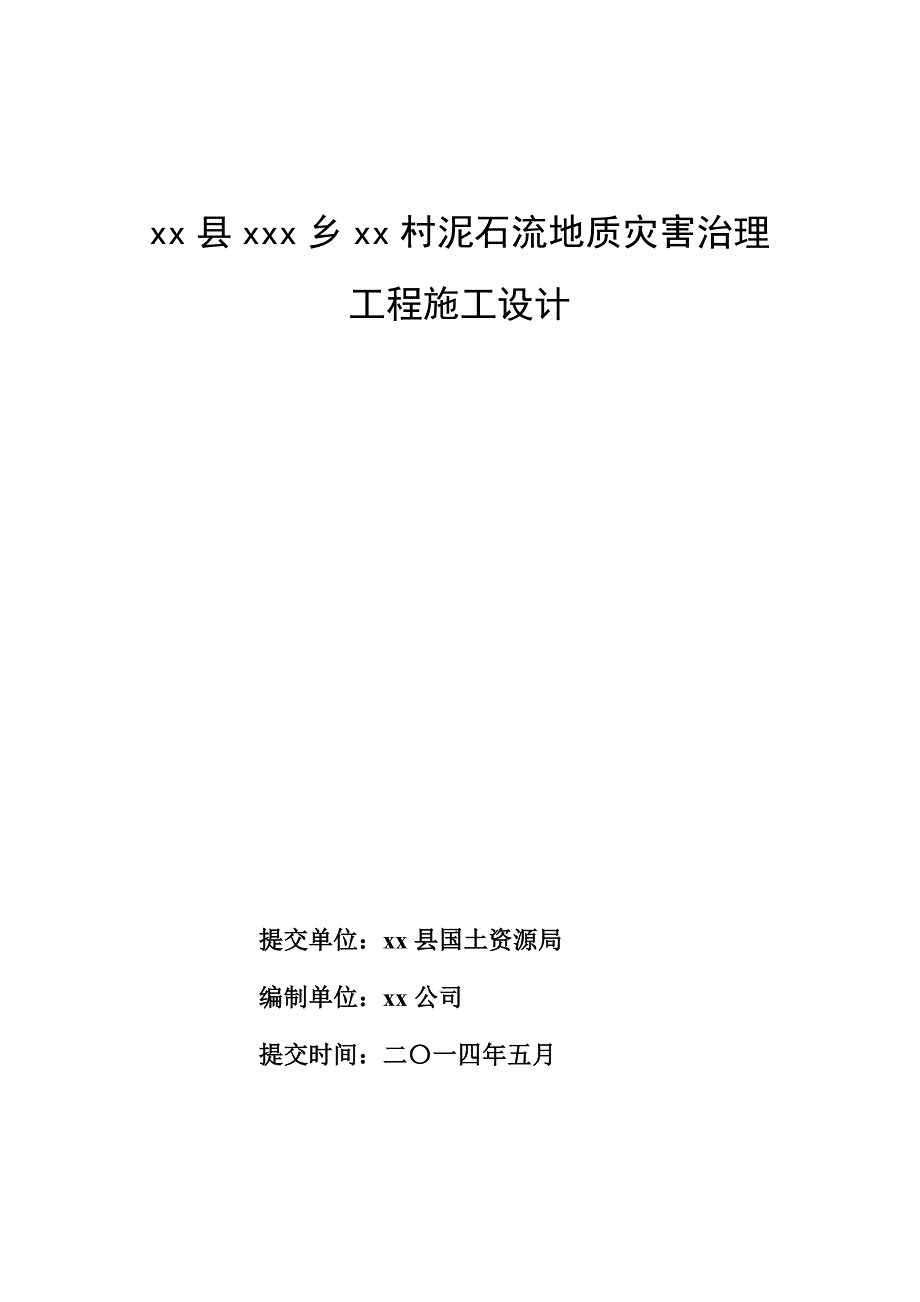

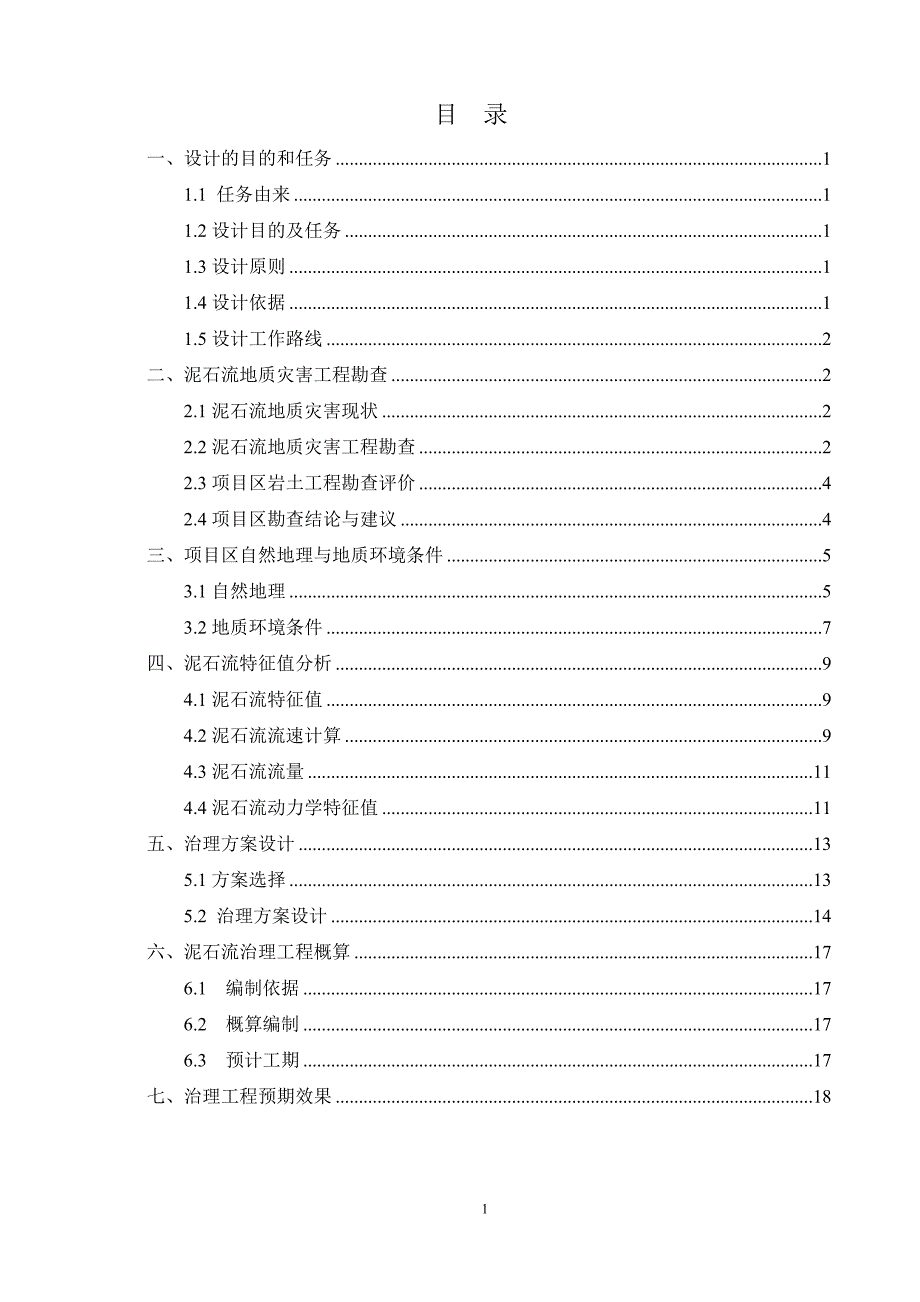

1、xx县xxx乡xx村泥石流地质灾害治理工程施工设计提交单位：xx县国土资源局编制单位：xx公司提交时间：二一四年五月8xx县xxx乡xx村泥石流地质灾害治理工程施工设计项目名称：xx县xxx乡xx村泥石流地质灾害治理工程施工设计编写单位：xx公司资质证号：国土资地灾勘资字第( )号国土资地灾设资字第( )号项目负责：xxx报告编写：xxx审 核：xxx总 工：xxx总 经 理：xxx提交日期：二一四年五月目 录一、设计的目的和任务11.1 任务由来11.2设计目的及任务11.3设计原则11.4设计依据11.5设计工作路线2二、泥石流地质灾害工程勘查22.1泥石流地质灾害现状22.2泥石流地质灾

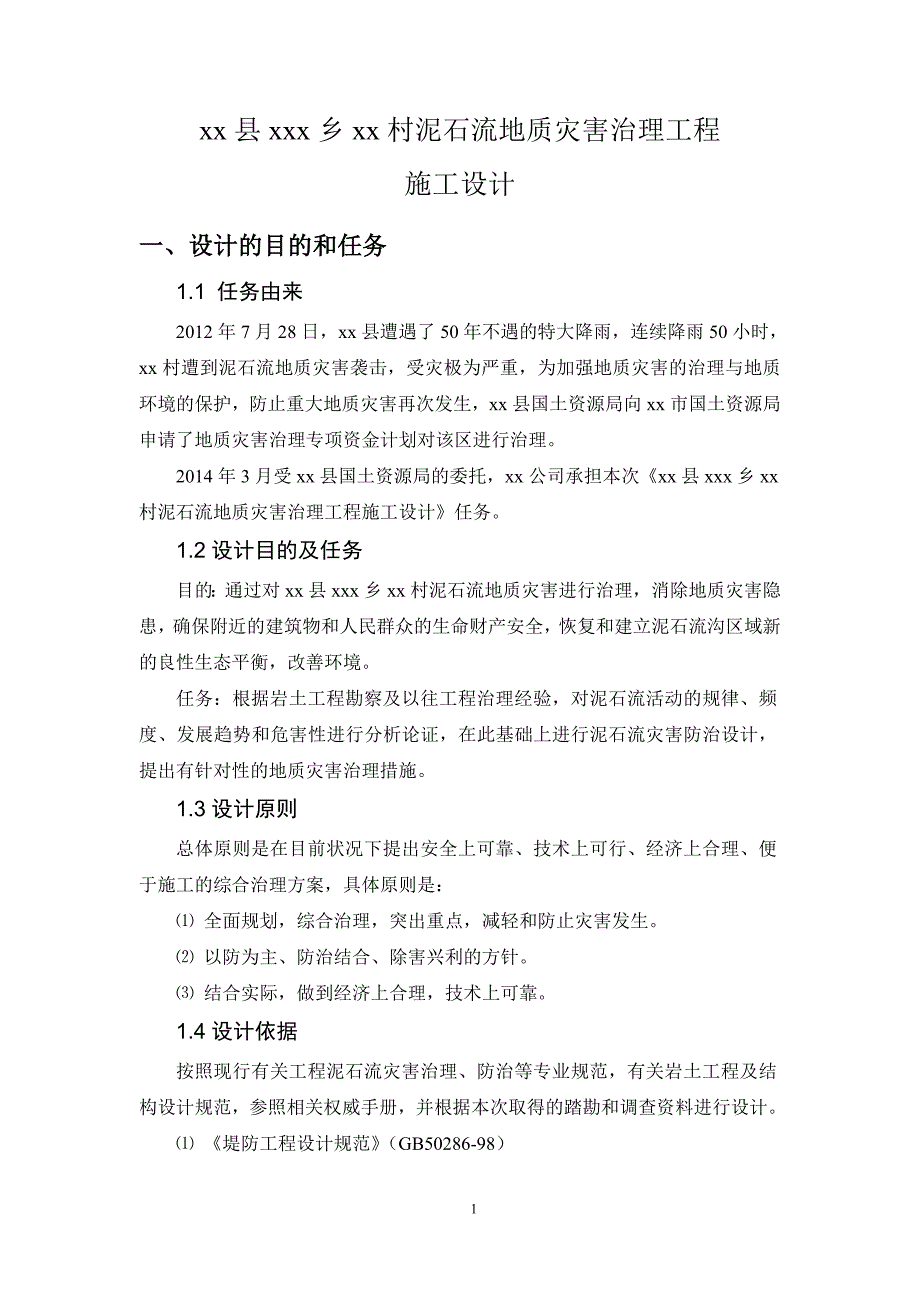

2、害工程勘查22.3项目区岩土工程勘查评价42.4项目区勘查结论与建议4三、项目区自然地理与地质环境条件53.1自然地理53.2地质环境条件7四、泥石流特征值分析94.1泥石流特征值94.2泥石流流速计算94.3泥石流流量114.4泥石流动力学特征值11五、治理方案设计135.1方案选择135.2 治理方案设计14六、泥石流治理工程概算176.1 编制依据176.2 概算编制176.3 预计工期17七、治理工程预期效果18xx县xxx乡xx村泥石流地质灾害治理工程施工设计一、设计的目的和任务1.1 任务由来2012年7月28日，xx县遭遇了50年不遇的特大降雨，连续降雨50小时，xx村遭到泥石流
3、地质灾害袭击，受灾极为严重，为加强地质灾害的治理与地质环境的保护，防止重大地质灾害再次发生，xx县国土资源局向xx市国土资源局申请了地质灾害治理专项资金计划对该区进行治理。2014年3月受xx县国土资源局的委托，xx公司承担本次xx县xxx乡xx村泥石流地质灾害治理工程施工设计任务。1.2设计目的及任务目的：通过对xx县xxx乡xx村泥石流地质灾害进行治理，消除地质灾害隐患，确保附近的建筑物和人民群众的生命财产安全，恢复和建立泥石流沟区域新的良性生态平衡，改善环境。任务：根据岩土工程勘察及以往工程治理经验，对泥石流活动的规律、频度、发展趋势和危害性进行分析论证，在此基础上进行泥石流灾害防治设计

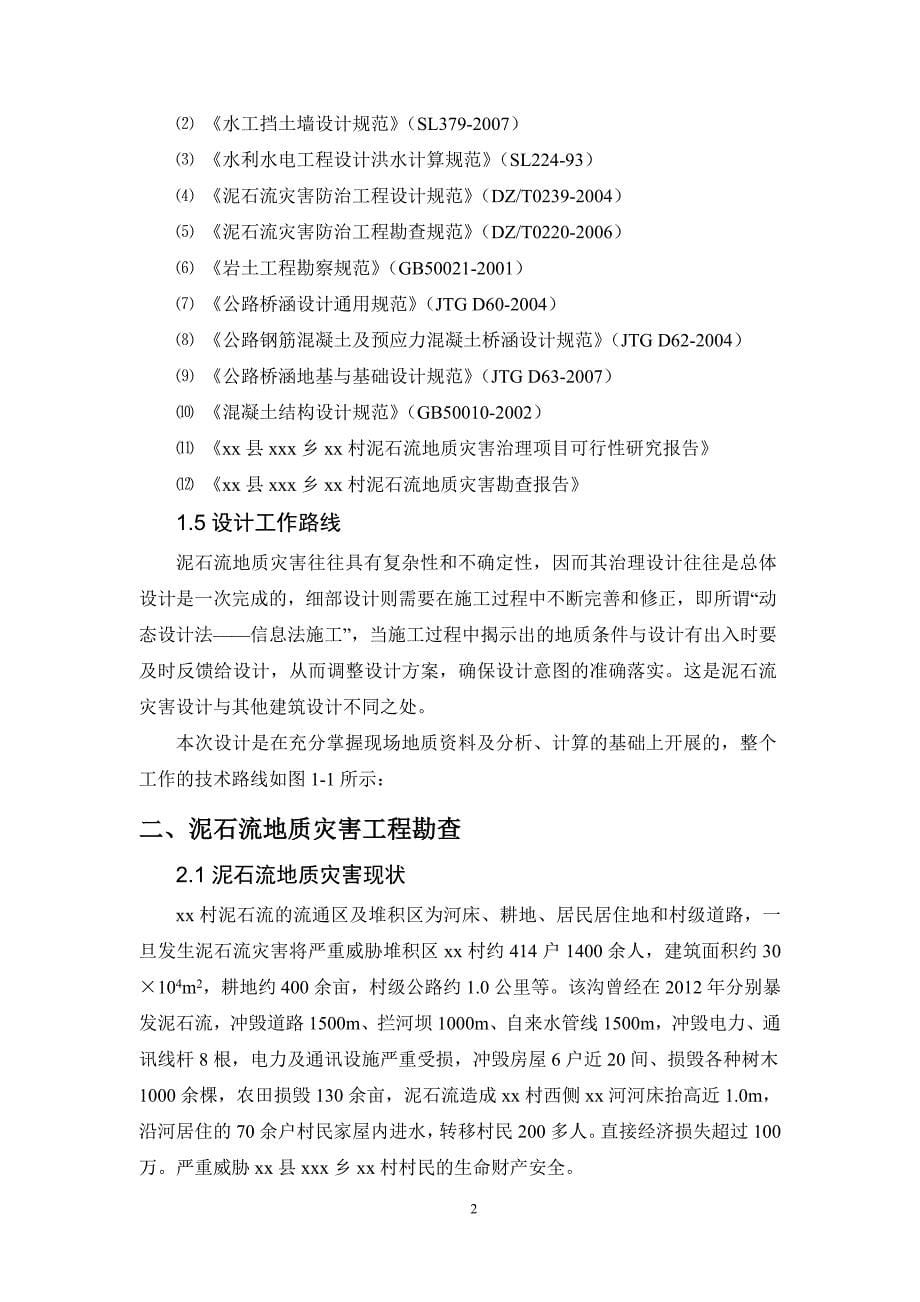

4、，提出有针对性的地质灾害治理措施。1.3设计原则总体原则是在目前状况下提出安全上可靠、技术上可行、经济上合理、便于施工的综合治理方案，具体原则是： 全面规划，综合治理，突出重点，减轻和防止灾害发生。 以防为主、防治结合、除害兴利的方针。 结合实际，做到经济上合理，技术上可靠。1.4设计依据按照现行有关工程泥石流灾害治理、防治等专业规范，有关岩土工程及结构设计规范，参照相关权威手册，并根据本次取得的踏勘和调查资料进行设计。 堤防工程设计规范（gb50286-98） 水工挡土墙设计规范（sl379-2007） 水利水电工程设计洪水计算规范（sl224-93） 泥石流灾害防治工程设计规范（dz/t0
5、239-2004） 泥石流灾害防治工程勘查规范（dz/t0220-2006） 岩土工程勘察规范（gb50021-2001） 公路桥涵设计通用规范（jtg d60-2004） 公路钢筋混凝土及预应力混凝土桥涵设计规范（jtg d62-2004） 公路桥涵地基与基础设计规范（jtg d63-2007） 混凝土结构设计规范（gb50010-2002） xx县xxx乡xx村泥石流地质灾害治理项目可行性研究报告 xx县xxx乡xx村泥石流地质灾害勘查报告1.5设计工作路线泥石流地质灾害往往具有复杂性和不确定性，因而其治理设计往往是总体设计是一次完成的，细部设计则需要在施工过程中不断完善和修正，即所谓“动
6、态设计法信息法施工”，当施工过程中揭示出的地质条件与设计有出入时要及时反馈给设计，从而调整设计方案，确保设计意图的准确落实。这是泥石流灾害设计与其他建筑设计不同之处。本次设计是在充分掌握现场地质资料及分析、计算的基础上开展的，整个工作的技术路线如图1-1所示：二、泥石流地质灾害工程勘查2.1泥石流地质灾害现状xx村泥石流的流通区及堆积区为河床、耕地、居民居住地和村级道路，一旦发生泥石流灾害将严重威胁堆积区xx村约414户1400余人，建筑面积约30104m2，耕地约400余亩，村级公路约1.0公里等。该沟曾经在2012年分别暴发泥石流，冲毁道路1500m、拦河坝1000m、自来水管线1500m
7、，冲毁电力、通讯线杆8根，电力及通讯设施严重受损，冲毁房屋6户近20间、损毁各种树木1000余棵，农田损毁130余亩，泥石流造成xx村西侧xx河河床抬高近1.0m，沿河居住的70余户村民家屋内进水，转移村民200多人。直接经济损失超过100万。严重威胁xx县xxx乡xx村村民的生命财产安全。图1-1：技术路线图2.2泥石流地质灾害工程勘查根据泥石流灾害防治工程勘查规范（dz/t02202006），勘查工作目的是查明泥石流发育的自然环境、形成条件、泥石流基本特征和危害，为泥石流防治工程方案选择和防治工程设计提供基础资料，对治理措施、监测方案提出初步建议。勘查主要工作内容为：地质灾害现状地形图测绘
8、、工程地质剖面测绘、槽探工作、泥石流沟地质环境调查等。其具体工作量见表1。 完成实物工作量一览表 表：1-1项目单位工作量备注1:1000地形图测绘km21.8地质环境调查km21.8工程地质纵、横断面测绘m/条1933.6/4槽探个182.2.1泥石流沟地形图测绘本次地形图测绘范围是包括泥石流破坏可能影响到的地段，面积为1.8平方公里。测绘比例尺为1：1000。计算机数字化成图。为了比较准确的计算清理土石方的工程量，要求测量人员对泥石流沟0.24km2清淤地段按照15m间距进行测量，其精度满足本次勘查及治理设计要求。2.2.2工程地质及水文地质测绘本次测绘工作是在充分搜集和研究区内已有水工环
9、地质资料的基础上进行。测绘方法是：利用1：1000地形图为手图，沿泥石流主沟及支沟走向进行剖面测绘，尤其是对沿途出露的地层界线点进行了详细的观察记录；并实测了泥石流主沟及支沟的纵断面和横断面，观察点间距及布置视地质条件而定，其测绘精度满足治理设计要求。2.2.3槽探工程根据该泥石流地质灾害治理工程可行性研究报告设计的治理工程，本次设计沿泥石流沟走向及垂直方向共计设计探槽18个和探井1个，主要目的为了揭露基岩埋深，探槽规格为3.01.2，深度最大2.2m，最小0.5m，勘探深度接触到基岩面。对工程揭露岩性进行了详细的工程地质编录。其工程控制精度和槽探施工质量符合规范和设计要求。2.3项目区岩土工
10、程勘查评价项目区岩土工程勘查主要以槽探和井探为主，对可行性研究报告中布置防治工程的区域及沟谷进行了重点勘查，测量了1：1000地形图和1：100、1：1000工程地质剖面，施工了井探、槽探19个，揭露了基岩的埋藏深度、地层岩性，主要不良地质体的分布范围、形成原因和发育状况，查明松散物源的规模、性质、分布、稳定性、补给长度、植被覆盖率和冲沟冲淤变幅和堵塞情况及调查沟道变化情况，沟谷的纵横剖面形态及几何尺寸、沟床坡度、岸坡坡度、糙率、谷坡稳定性等；工作手段选择和工作精度与质量满足泥石流灾害防治工程勘查规范要求。2.4项目区勘查结论与建议1、通过本次工程地质勘查，查明了xx县xxx乡xx村泥石流隐患
11、点现状工程地质及水文地质条件，分析了泥石流形成原因，提供了泥石流特征值及治理设计所需的计算参数值，为治理工程设计提供了基础资料。2、项目勘查区的主要地层为第四系冲洪积砂卵石层和长城系高于庄组燧石条带白云岩地层，基岩埋深在0.52.2m，部分地段基岩出露地表，地基承载力满足防治工程施工要求。3、勘查区上游局部地段有黄泥沙软弱层存在，建议防治工程尽量避开这些地段，无法避开时应尽量对基础进行换填。4、治理工程施工结束后，应进行必要的观测工作，建立健全的监测方案。三、项目区自然地理与地质环境条件3.1自然地理3.1.1地理位置及交通xx县交通较为便利，铁路、公路四通八达，大秦铁路穿越xx县。主要公路有
12、xx至xx、xx至xx、xx至xx、xx至xx等干线公路纵贯本区，县乡级公路四通八达，详见插图3-1-xx县交通位置图。3.1.2气象本区属暖温带大陆性季风气候，四季分明。夏季炎热多雨，冬季寒冷干燥。常年主导风向为西北风，多年平均降水量778mm(19562008年)，年最大降水量1066.6mm(1962年)，年最小降雨量350.2mm(1999年)，日最大降水量为288.6mm（1979年7月28日），一次连续最大降水量为333mm（1978.7.207.29），多年平均蒸发量1617.1mm，多年平均气温10.4，月平均最高气温30，日最高气温39.9（1972.6.10），最低气温-2
13、5（1969.2.4），无霜期183天，年日照2634h，最大季节性冻土深度0.94m。图3-1 xx县交通位置图3.1.3水文本区地表水系主要有x河、xx河、xx河等，其中xx河百年一遇洪峰流量27170m3/s，流速4.56m/s。县域内共有水库90座，其中xx水库（库容量30亿m3），xxx水库（库容量3亿m3）两大水库为xx、xx两大城市的水源地之一。xx河：是流经xx县境内的主要河流，距项目区北侧约14.0km。xx河发源于xxx山麓，始称闪电河，流经内蒙多伦境内纳吐力根河后称为大xx河，至外沟门子入xx省境，在xx县xxx附近与小xx河汇合后称xx河，河流蜿蜒于峡谷之间，在xxx越
14、长城，经x县进入平原，于乐亭境内注入渤海。xx河在xx县城段处于燕山低山丘陵区，河道形态比较规整，呈山区性河流特征。项目区距该河流距离较远，对本工程项目不构成威胁。xx河：xx河汇水由山间沟谷雨季降水、农村生产生活废水排放和基岩裂隙水下渗等汇流而成，发源于xx县东莲花院，流经xx县、xx、等地，于xx县xx村西流出xx县，于xx区xx村汇入xx水库，最终汇入xx河水系，全长37.23km，流域面积1.12km2，属季节性河流（710月），每年雨季时有小股河水径流，其他季节上游基本干枯。xx村泥石流就发生在xx河河床中。3.1.4土壤、植被1、土壤xx村位于xx县南部，基岩为长城系高于庄组砂岩及
