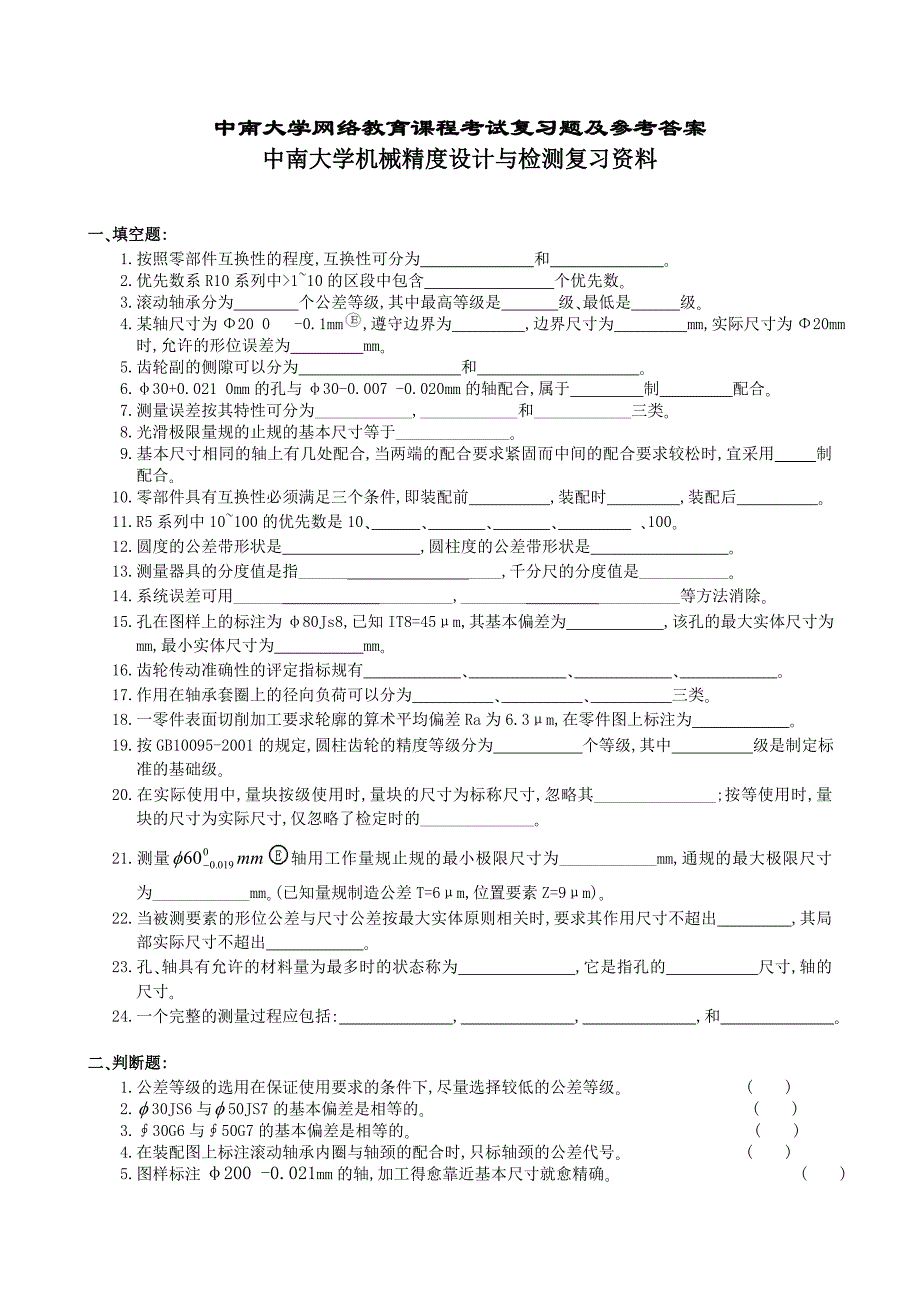

1、中南大学网络教育课程考试复习题及参考答案中南大学机械精度设计与检测复习资料一填空题:1.按照零部件互换性的程度,互换性可分为 和 2.优先数系r10系列中110的区段中包含 个优先数3.滚动轴承分为 个公差等级,其中最高等级是 级最低是 级4.某轴尺寸为20 0 -0.1mm,遵守边界为 ,边界尺寸为 mm,实际尺寸为20mm时,允许的形位误差为 mm5.齿轮副的侧隙可以分为 和 6.30 0.021 0mm的孔与30-0.007 -0.020mm的轴配合,属于 制 配合7.测量误差按其特性可分为_,_和_三类8.光滑极限量规的止规的基本尺寸等于_9.基本尺寸相同的轴上有几处配合,当两端的配合
2、要求紧固而中间的配合要求较松时,宜采用 制配合10.零部件具有互换性必须满足三个条件,即装配前 ,装配时 ,装配后 11.r5系列中10100的优先数是10 10012.圆度的公差带形状是 ,圆柱度的公差带形状是 13.测量器具的分度值是指_ _,千分尺的分度值是_14.系统误差可用_ _,_ _等方法消除15.孔在图样上的标注为80js8,已知it8=45m,其基本偏差为 ,该孔的最大实体尺寸为 mm,最小实体尺寸为 mm16.齿轮传动准确性的评定指标规有 17.作用在轴承套圈上的径向负荷可以分为 三类18.一零件表面切削加工要求轮廓的算术平均偏差ra为6.3m,在零件图上标注为 19.按g
3、b10095-2001的规定,圆柱齿轮的精度等级分为 个等级,其中 级是制定标准的基础级20.在实际使用中,量块按级使用时,量块的尺寸为标称尺寸,忽略其_;按等使用时,量块的尺寸为实际尺寸,仅忽略了检定时的_21.测量轴用工作量规止规的最小极限尺寸为_mm,通规的最大极限尺寸为_mm(已知量规制造公差t=6m,位置要素z=9m)22.当被测要素的形位公差与尺寸公差按最大实体原则相关时,要求其作用尺寸不超出 ,其局部实际尺寸不超出 23.孔轴具有允许的材料量为最多时的状态称为 ,它是指孔的 尺寸,轴的 尺寸 24.一个完整的测量过程应包括: , , ,和 二判断题:1.公差等级的选用在保证使用要
4、求的条件下,尽量选择较低的公差等级 ( )2.30js6与50js7的基本偏差是相等的 ( )3.30g6与50g7的基本偏差是相等的 ( )4.在装配图上标注滚动轴承内圈与轴颈的配合时,只标轴颈的公差代号 ( )5.图样标注200 -0.021mm的轴,加工得愈靠近基本尺寸就愈精确 ( )6.rz参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义 ( )7.评定表面轮廓粗糙度所必需的一段长度称取样长度,它可以包含几个评定长度 ( )8.被测要素采用最大实体要求时,被测要素必须遵守最大实体边界 ( )9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面 ( )10.测表

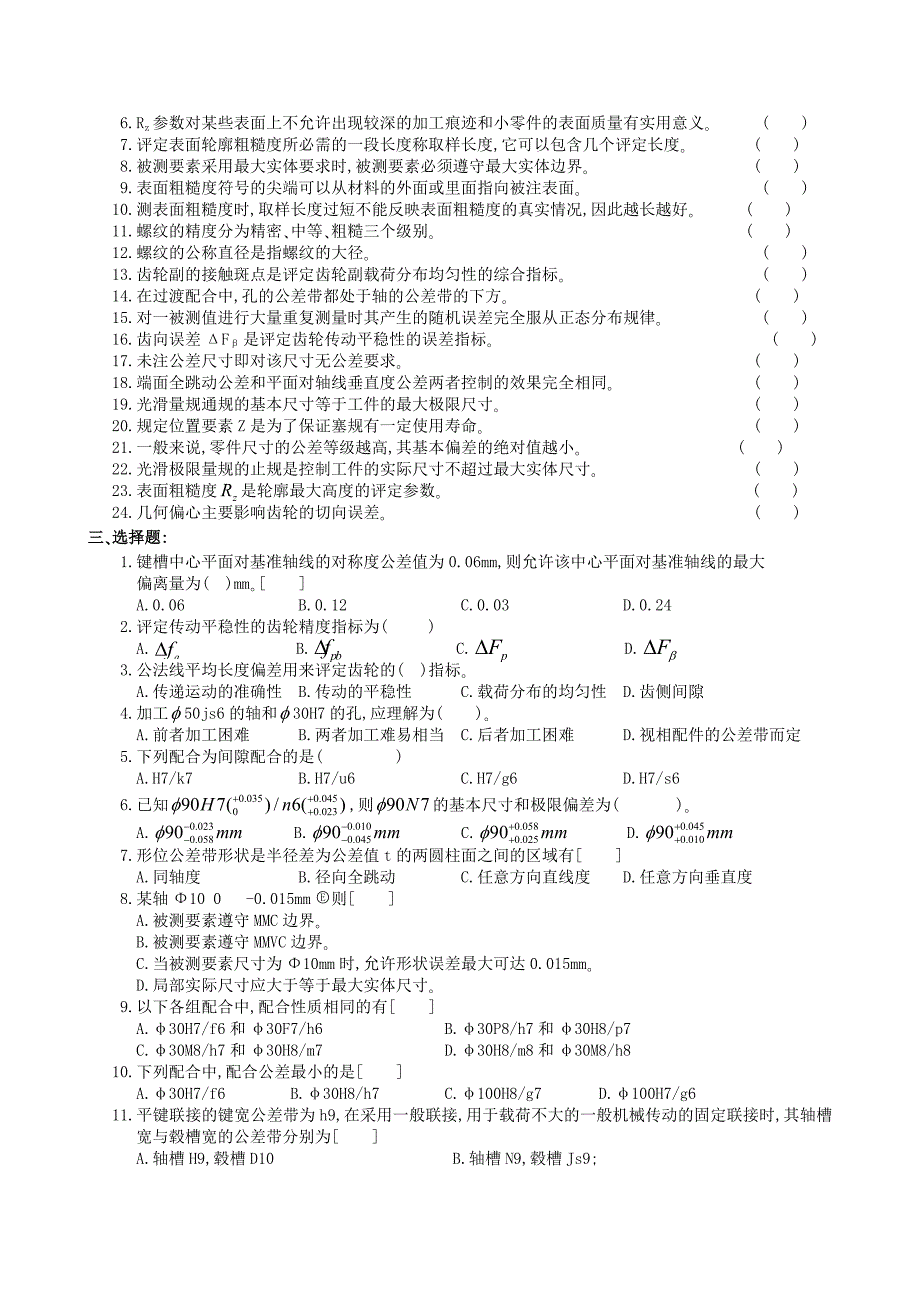

5、面粗糙度时,取样长度过短不能反映表面粗糙度的真实情况,因此越长越好 ( )11.螺纹的精度分为精密中等粗糙三个级别 ( )12.螺纹的公称直径是指螺纹的大径 ( )13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标 ( )14.在过渡配合中,孔的公差带都处于轴的公差带的下方 ( )15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律 ( )16.齿向误差f是评定齿轮传动平稳性的误差指标 ( )17.未注公差尺寸即对该尺寸无公差要求 ( )18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同 ( )19.光滑量规通规的基本尺寸等于工件的最大极限尺寸 ( )2
6、0.规定位置要素z是为了保证塞规有一定使用寿命 ( )21.一般来说,零件尺寸的公差等级越高,其基本偏差的绝对值越小 ( )22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸 ( )23.表面粗糙度是轮廓最大高度的评定参数 ( )24.几何偏心主要影响齿轮的切向误差 ( )三选择题:1.键槽中心平面对基准轴线的对称度公差值为0.06mm,则允许该中心平面对基准轴线的最大偏离量为( )mm a.0.06 b.0.12 c.0.03 d.0.242.评定传动平稳性的齿轮精度指标为( )a. b. c. d.3.公法线平均长度偏差用来评定齿轮的( )指标a.传递运动的准确性 b.传动的平
7、稳性 c.载荷分布的均匀性 d.齿侧间隙4.加工50js6的轴和30h7的孔,应理解为( )a.前者加工困难 b.两者加工难易相当 c.后者加工困难 d.视相配件的公差带而定5.下列配合为间隙配合的是( )a.h7/k7 b.h7/u6 c.h7/g6 d.h7/s66.已知,则的基本尺寸和极限偏差为( )a. b. c. d.7.形位公差带形状是半径差为公差值t的两圆柱面之间的区域有 a.同轴度 b.径向全跳动 c.任意方向直线度 d.任意方向垂直度8.某轴10 0 -0.015mm则 a.被测要素遵守mmc边界b.被测要素遵守mmvc边界c.当被测要素尺寸为10mm时,允许形状误差最大可达
8、0.015mmd.局部实际尺寸应大于等于最大实体尺寸9.以下各组配合中,配合性质相同的有 a.30h7/f6和30f7/h6 b.30p8/h7和30h8/p7c.30m8/h7和30h8/m7 d.30h8/m8和30m8/h810.下列配合中,配合公差最小的是 a.30h7/f6 b.30h8/h7 c.100h8/g7 d.100h7/g611.平键联接的键宽公差带为h9,在采用一般联接,用于载荷不大的一般机械传动的固定联接时,其轴槽宽与毂槽宽的公差带分别为 a.轴槽h9,毂槽d10 b.轴槽n9,毂槽js9;c.轴槽p9,毂槽p9; d.轴槽h7,毂槽e912.下列测量值中精度最高的是
9、 a.真值为40mm,测得值为40.05mm b.真值为40mm,测得值为40.02mmc.真值为100mm,测得值为100.03mm d.真值为100mm,测得值为99.5mm13.花键的分度误差,一般用( )公差来控制a.平行度 b.位置度 c.对称度 d.同轴度14.下列测量中属于间接测量的有_a.用千分尺测外径 b.用光学比较仪测外径c.用内径百分表测内径 d.用游标卡尺测量两孔中心距15.下列测量中属于间接测量的有_a.用千分尺测外径 b.用光学比较仪测外径c.用内径百分表测内径 d.用游标卡尺测量两孔中心距16.某滚动轴承配合,如图样上标注为60r6,则省略的是 a.60h7 b.轴承内圈孔公差带代号 c.轴承型号17.下列孔轴配合中,不宜选用过渡配合的有 a.既要求对中,又要拆卸方便b.高温下工作,零件变形大c.保证静止,传递载荷的可拆结合d.要求定心好,载荷由键传递18.在平面度误差值的各种评定方法中, 所得的评定
